  1. 槽式電纜橋架

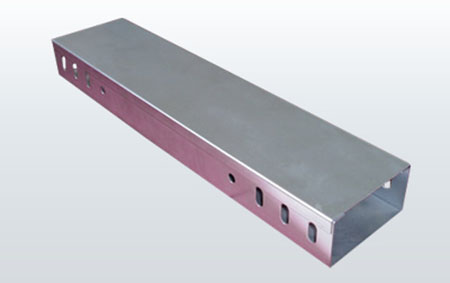

    槽式電纜橋架

    • 所屬分類:電纜橋架

    • 點擊次數:
    • 發布日期:2020/11/02
    • 規格:
    • 類型:
    • 在線詢價
    • 詳細介紹

    橋架鍍鋅

    1、電纜橋架作為布線工程的一個配套項目,槽式電纜橋架尚無專門的規范指導,遼陽橋架各生產廠家的規格形式缺乏通用性,因此,設計選型過程應根據電氣各個系統的電纜類型、數量,合理選定適用的橋架。

    (1)確定方向:根據建筑平面布置圖,結合空調管線和電氣管線等設置情況、方便維修,以及電纜路由的疏密來確定電纜橋架的路線。在室內,盡可能沿建筑物的墻、柱、梁及樓板架設,如需利用綜合管廊架設時,則應在管道一側或上方平行架設,并考慮引下線和分支線盡量避免交叉,如無其它管架借用,則需自設立(支)柱。

    (2)荷載計算:計算電纜橋架主干線縱斷面上單位長度的電纜重量。

    (3)確定橋架的寬度:根據布放電纜條數、電纜直徑及電纜的間距來確定電纜橋架的型號、規格,托臂的長度,支柱的長度、間距,橋架的寬度和層數。

    (4)確定安裝方式:根據場所的設置條件確定橋架的固定方式,選擇懸吊式、直立式、側壁式或是混合式,連接件和緊固件一般是配套供應的,此外,根據橋架結構選擇相應的蓋板。

    (5)繪出電纜橋架平、剖面圖,局部部位還應繪出空間圖,開列材料表。

    2、如與電力電纜橋架合用時,應將電力電纜和弱電電纜各直一側,中間采用隔板分隔。

    3、弱電電纜與其它低電壓電纜合用橋架時,應嚴格執行選擇具有外屏蔽層的弱電系統的弱電電纜,避免相互間的干擾。


    本文網址:http://www.jualobatpembesarklg.com/product/576.html

    關鍵詞:橋架計算,橋架支架,橋架鍍鋅
